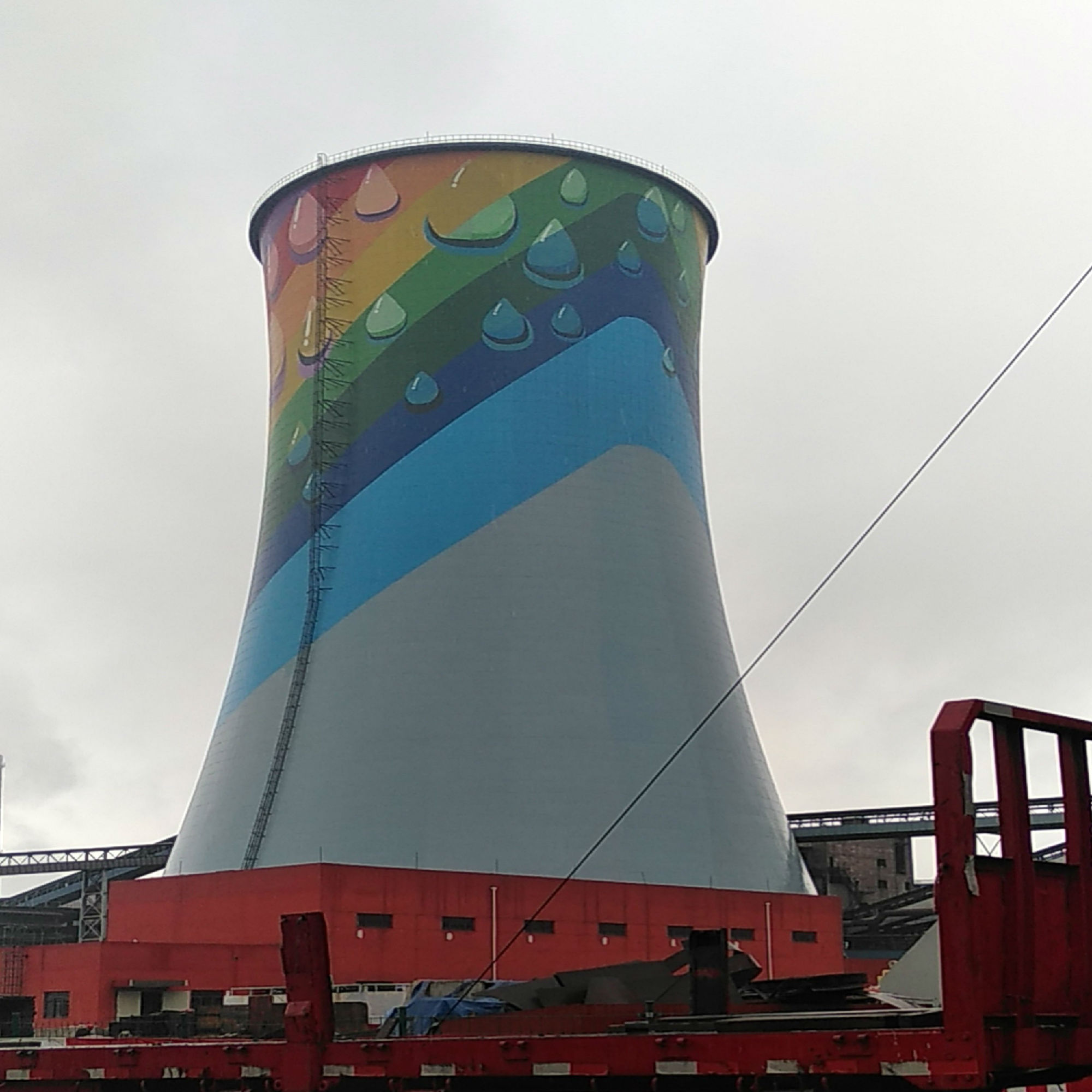

施(shi)工(gong)方法 1 .電纜管敷設 1.1冷卻塔豎向電(dian)纜管(guan)沿(yan)著鋼(gang)梯附著部位(wei)向下敷設，環向電(dian)纜管(guan)根(gen)據鋼(gang)平臺(tai)環向敷設。 1.2作業(ye)前仔細審閱施工圖(tu)紙，明確設計意圖(tu)，依(yi)據圖(tu)紙、規范要(yao)求(qiu)，確定電纜(lan)敷設管(guan)位置(zhi)。 1.3按照(zhao)施(shi)工圖位置及(ji)到貨設備情況進行敷設。 1.4根(gen)據現(xian)場情況切割加(jia)工，切割后電纜(lan)管兩(liang)端管口用圓(yuan)銼打磨光滑，應無(wu)毛刺和尖(jian)銳棱角(jiao)，以防刮傷電纜(lan),及(ji)穿線時減少(shao)阻力(li)。 1.5電(dian)(dian)纜管敷設時(shi)應保(bao)證(zheng)與筒(tong)壁距離大(da)體(ti)一(yi)致，保(bao)持(chi)一(yi)定間(jian)隙(xi)。電(dian)(dian)纜管敷設完(wan)畢后(hou)，管口及(ji)時(shi)封堵(du)，防止其(qi)它(ta)雜物進入。 1.6電(dian)纜管安裝(zhuang)要牢固(gu)，豎向(xiang)電(dian)纜管固(gu)定，固(gu)定點布(bu)置均勻(yun)。鍍(du)鋅(xin)管鍍(du)鋅(xin)層(ceng)破損處(chu)應涂以銀粉漆。 1.7金屬軟(ruan)(ruan)管(guan)(guan)敷設，鋼(gang)管(guan)(guan)與(yu)電(dian)氣設備、器具間的電(dian)線保護宜采(cai)用金屬軟(ruan)(ruan)管(guan)(guan)，金屬軟(ruan)(ruan)管(guan)(guan)長度不(bu)宜大于2m。金屬軟管，中間(jian)不(bu)應(ying)有接頭，與(yu)設備(bei)、器具連(lian)接時，應(ying)采用自固式(shi)接頭，連(lian)接處應(ying)密封可靠。 1.8電纜管接地形式采用TN-C-S系統(tong)。 2. 照明配電箱(xiang)安裝 2.1照明配(pei)電(dian)箱內的交流、直(zhi)流或不(bu)同電(dian)壓等級(ji)的電(dian)源，應具有明顯(xian)的標志。 2.2導線(xian)引出面(mian)板時，面(mian)板線(xian)孔應光滑無毛刺，金屬面(mian)板應裝(zhuang)設絕緣保(bao)護套。 ; 2.3照(zhao)明(ming)配電箱(xiang)應安裝牢固。安裝時，照(zhao)明(ming)配電箱(xiang)四(si)周應無(wu)空(kong)隙，其面板四(si)周邊緣應緊貼墻面。箱(xiang)內外清潔，箱(xiang)蓋、開關(guan)靈(ling)活， 2.4照明箱、柜安裝(zhuang)位置應準確，照明箱安裝(zhuang)高(gao)度為(wei)設備中心對地1.5m。 2.5照明配電箱內，部件齊(qi)全，箱體(ti)(ti)開孔合(he)適，切口(kou)整齊(qi)。零線經匯(hui)流排接(jie)，無(wu)絞接(jie)現象，應(ying)分別設(she)置零線和保護地線(PE線(xian))匯流排，PE線(xian)安裝明(ming)顯(xian)牢固，零線(xian)和保護線(xian)應在匯流排上連接(jie)(jie)，不得絞接(jie)(jie)，回(hui)路編號清晰，接(jie)(jie)線(xian)整齊。 2.6照(zhao)明配電箱內裝(zhuang)設螺(luo)旋熔斷器(qi)，其電源線應接(jie)在中(zhong)間觸點的端子上(shang)，負荷(he)線應接(jie)在螺(luo)紋的端子上(shang)。 3. 穿線 3.1當所有電(dian)氣設備就(jiu)位后，檢(jian)查無(wu)誤即可(ke)穿(chuan)線。所有接(jie)線必須在接(jie)線盒、設備及配電(dian)箱(xiang)內進行。接(jie)頭處不得增加電(dian)阻值、降低機(ji)械強度(du)及降低絕(jue)緣強度(du)。 3.2切削絕(jue)緣層時防止劃(hua)壞線(xian)芯，導(dao)線(xian)表面氧化層、污物清理(li)干凈(jing)方可(ke)做頭(tou)。做頭(tou)要(yao)規范(fan)科學，露出的線(xian)芯長度(du)應符合規范(fan)要(yao)求。導(dao)線(xian)做頭(tou)后及時用黑膠布包(bao)好(hao)絕(jue)緣。 3.3管內穿線(xian)安(an)裝要(yao)求：鋼管在穿線(xian)前，應首先檢查各個管口的護口是否整齊(qi)，如有遺漏(lou)或(huo)破(po)損，均應補齊(qi)或(huo)更換。當(dang)管路(lu)較長或(huo)轉彎較多(duo)時，可在穿線(xian)的同時往(wang)管內吹(chui)入(ru)適當(dang)的。 3.4穿(chuan)線時，同(tong)一交流回路(lu)的(de)導(dao)(dao)線，必須穿(chuan)入同(tong)一管(guan)(guan)內(nei)，不(bu)同(tong)照明種類、不(bu)同(tong)回路(lu)、不(bu)同(tong)電壓(ya)以及(ji)交流與直流的(de)導(dao)(dao)線，不(bu)得共管(guan)(guan)敷(fu)設。穿(chuan)入管(guan)(guan)內(nei)導(dao)(dao)線包括絕緣層的(de)總截面(mian)積，不(bu)應大于管(guan)(guan)子內(nei)截面(mian)積的(de)40%，且(qie)穿入(ru)的導線(xian)應能滿(man)足日后維修(xiu)更換要求，杜(du)絕死線(xian)。 3.5導線在(zai)(zai)管(guan)內嚴禁有(you)接頭(tou)和扭(niu)結，如有(you)接頭(tou)必須在(zai)(zai)箱、盒內。導線在(zai)(zai)盒、箱內應預留長度(du)。在(zai)(zai)接線盒、開關(guan)、插座及燈頭(tou)盒內導線應預留長度(du)150mm，在配電(dian)箱(xiang)內預(yu)留長(chang)度為(wei)配電(dian)箱(xiang)周長(chang)的一半，出戶導線應預(yu)留1.5米。 4.開關安裝(zhuang) 4.1安(an)裝(zhuang)開關時(shi)，要保證各盒體(ti)安(an)裝(zhuang)高度一致，開關安(an)裝(zhuang)的位(wei)置應便于操(cao)作，開關邊緣距門框(kuang)的距離宜為(wei)0.15～0.2m；開關距地面高度為1.3m。 4.2裝設完(wan)后檢查(cha)開關接點(dian)接觸(chu)是否(fou)(fou)可靠、操作是否(fou)(fou)靈活，并將金(jin)屬外殼與接地線可靠連接。 4.3安裝在同一(yi)建筑(zhu)物、構筑(zhu)物內的(de)開(kai)關，宜采(cai)用同一(yi)系列的(de)產(chan)品，開(kai)關的(de)通斷位置應(ying)一(yi)致，且(qie)操作靈(ling)活、接觸(chu)可靠。 4.4相線(xian)應經開關控制(zhi)。 4.5暗裝的開關應(ying)采用(yong)專(zhuan)用(yong)盒(he)；專(zhuan)用(yong)盒(he)的四周不應(ying)有空(kong)隙，且蓋板應(ying)端(duan)正，并緊貼墻面。 5. 照明燈具安(an)裝(zhuang)及設備接線(xian) 5.1燈具及(ji)其配件應齊(qi)全(quan)，并應無(wu)機械損傷(shang)、變形、油漆剝落(luo)和燈罩破裂(lie)等缺(que)陷。 5.2根據(ju)燈具(ju)(ju)的(de)安裝場(chang)所及用途，引向每個燈具(ju)(ju)的(de)導線線芯小截面(mian)應符合設計(ji)要求(qiu)。 5.3燈具不得直接安裝在可燃或不牢固構件(jian)上；當燈具表面(mian)高溫(wen)部(bu)位靠(kao)近可燃物時，應采(cai)取(qu)隔熱(re)、散熱(re)措(cuo)施(shi)。 5.4室外(wai)安裝(zhuang)的(de)燈具，距地面的(de)高度不宜小(xiao)于3m。 5.5相線(xian)(xian)應接在中心(xin)觸頭的端子(zi)上，零線(xian)(xian)應接在螺紋的端子(zi)上。 5.6燈頭的絕緣外殼不應有破損和(he)漏(lou)電。 5.7按設計位(wei)置安裝燈(deng)具(ju)支座(zuo)、整流(liu)器(qi)(qi)等(deng)。燈(deng)具(ju)支座(zuo)要緊(jin)貼建筑物(wu)表面，燈(deng)線(xian)由支座(zuo)底(di)孔穿(chuan)出(chu)，將導線(xian)穿(chuan)過金(jin)屬軟管與(yu)鎮流(liu)器(qi)(qi)連接，鎮流(liu)器(qi)(qi)再與(yu)照明線(xian)連接。 5.8燈(deng)具支座安(an)裝前(qian)，要將安(an)裝位置處理平整，再用沖擊鉆(zhan)鉆(zhan)眼(yan)，打(da)塑(su)料脹拴(shuan)，用自(zi)攻螺釘固(gu)定。當設備固(gu)定孔(kong)與螺帽(mao)尺寸無差別時(shi)，自(zi)攻螺釘要配置墊片。 5.9燈具(ju)安裝就位高度為(wei)離(li)地(di)3m。 5.10防水防塵燈等燈具(ju)(ju)安裝(zhuang)前，將(jiang)固定支座(zuo)安裝(zhuang)牢固，按照說明書要求(qiu)安裝(zhuang)。室(shi)外安裝(zhuang)燈具(ju)(ju)按設計(ji)及廠家要求(qiu)加裝(zhuang)防雨設施(shi)。 6.送電試運行 根據情況(kuang)，分部投入各區域的正式照明，通(tong)電(dian)試運行，以(yi)檢(jian)查供電(dian)回路(lu)的安(an)裝的正確性及檢(jian)查燈具和光(guang)源的質(zhi)量，通(tong)電(dian)前測量電(dian)氣線路(lu)的絕緣電(dian)阻(zu)。 線路通電檢(jian)查(cha)前，需裝用(yong)電設(she)備，并關(guan)(guan)斷各用(yong)電設(she)備的(de)開關(guan)(guan)，插上(shang)路熔絲，合上(shang)總開關(guan)(guan)及分路開關(guan)(guan)后，用(yong)測(ce)電筆檢(jian)查(cha)各用(yong)電器是否(fou)帶(dai)電，若(ruo)一切(qie)正常(chang)，則可對線路進行通電試驗。 7.檢查(cha)與驗收 7.1驗收前對線路進行絕緣性的測定，然(ran)后通(tong)電檢查。 7.2工程交接(jie)驗收時，應對(dui)下列項目進(jin)行檢(jian)查： 7.2.1安裝的燈具、開關及照明配電箱(xiang)(板)，其規格型號。 7.2.2燈具的固定措施(shi)。 7.2.3照明配電箱(板(ban))的(de)安(an)裝和回路編號。 7.2.4回路絕緣電阻測試和(he)燈具(ju)試亮及燈具(ju)控制性能。 7.2.5接地或接零(ling)。 |
